상가건물 차수판설치
상가건물 차수판설치
시공 전후 비교

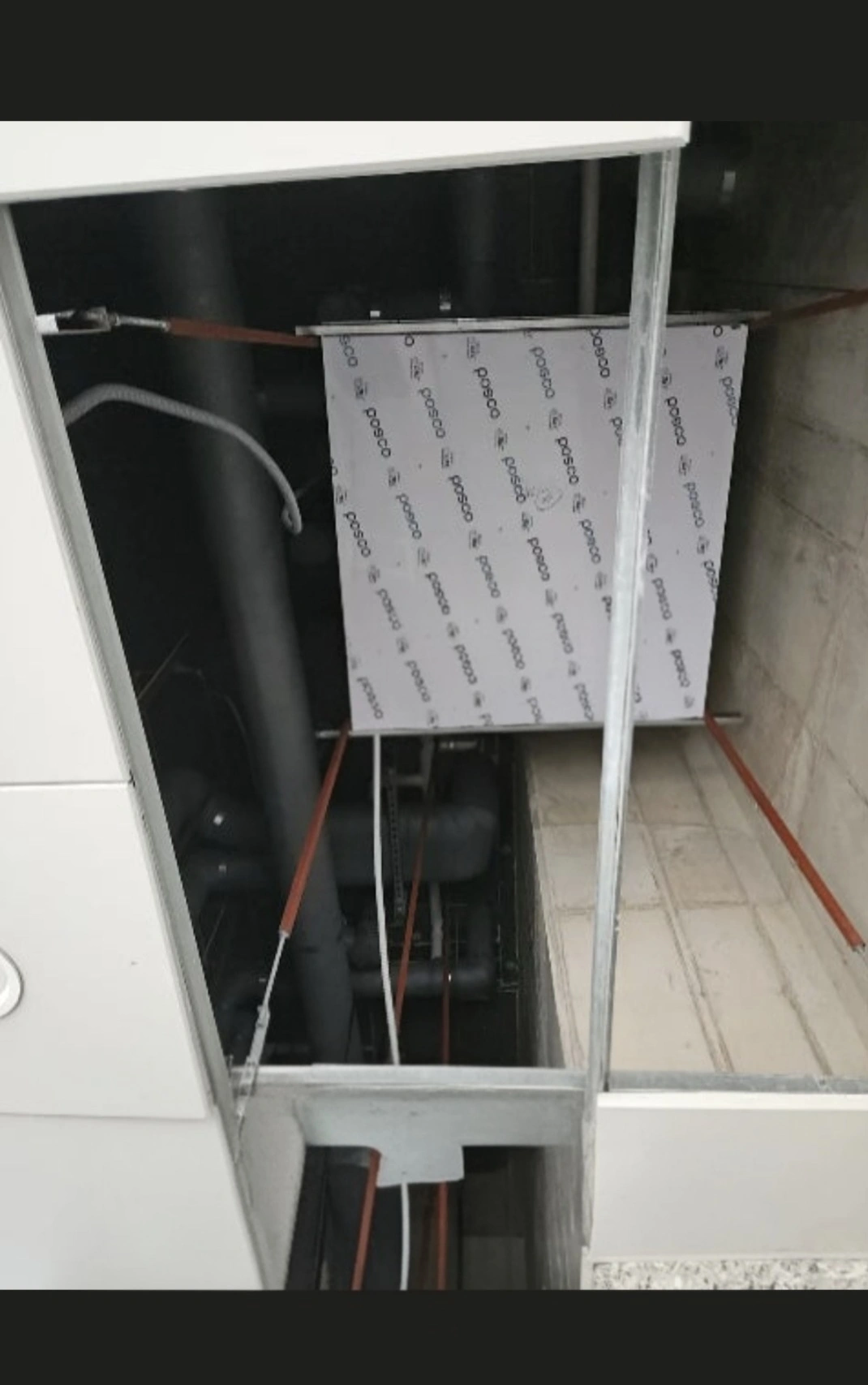

Before
After
현장 과제와 해결 방식
현장 과제
영등포 저지대에 위치한 상가건물로 장마철마다 1층 출입구 두 곳으로 빗물이 유입되는 피해가 반복됐습니다. 두 출입구의 폭이 서로 달라 각각 다른 규격이 필요했으며, 고객 출입이 잦은 상업 공간 특성상 직원이 손쉽게 탈착할 수 있는 구조가 요구됐습니다.
해결 방식
두 출입구를 동시 실측해 각각 맞춤 규격의 알루미늄 차수판을 제작했습니다. 핸들 그립 방식의 탈착 구조를 적용해 도구 없이 수 분 내 설치·해제가 가능하도록 했습니다. 레일 상단 EPDM 가스켓으로 수밀을 보강하고, 패널 보관 거치대를 출입구 인근에 설치해 빠른 대응이 가능한 환경을 구성했습니다.
시공 사양
출입구 A 폭
900 mm
출입구 B 폭
1,100 mm
패널 높이
280 mm
소재
알루미늄 합금 6063-T5
작동 방식
탈착 핸들형
씰링
EPDM 가스켓 + 실리콘
시공 과정
01
2개소 동시 실측
두 출입구 각각의 폭·높이·바닥 레벨과 문틀 재질을 실측해 각기 다른 규격을 확정했습니다.
02
맞춤 규격 제작
출입구 A(폭 900mm)와 출입구 B(폭 1,100mm) 각각의 치수에 맞는 알루미늄 패널과 레일을 별도로 제작했습니다.
03
레일 고정 및 씰링
화학앙카로 양측 문틀에 레일을 고정하고 레일과 바닥·벽면 접합부를 실리콘으로 수밀 마감했습니다.
04
2개소 동시 테스트
두 출입구 모두 주수 테스트로 누수 없음을 확인한 뒤, 탈착 방법과 보관 방법을 안내하고 인도했습니다.
시공 결과
설치 개소
2개소
서로 다른 폭 맞춤 시공
소요 시간
반나절
2개소 동시 진행 당일 완료
수밀 테스트
현장 Pass
양 출입구 주수 누수 없음
