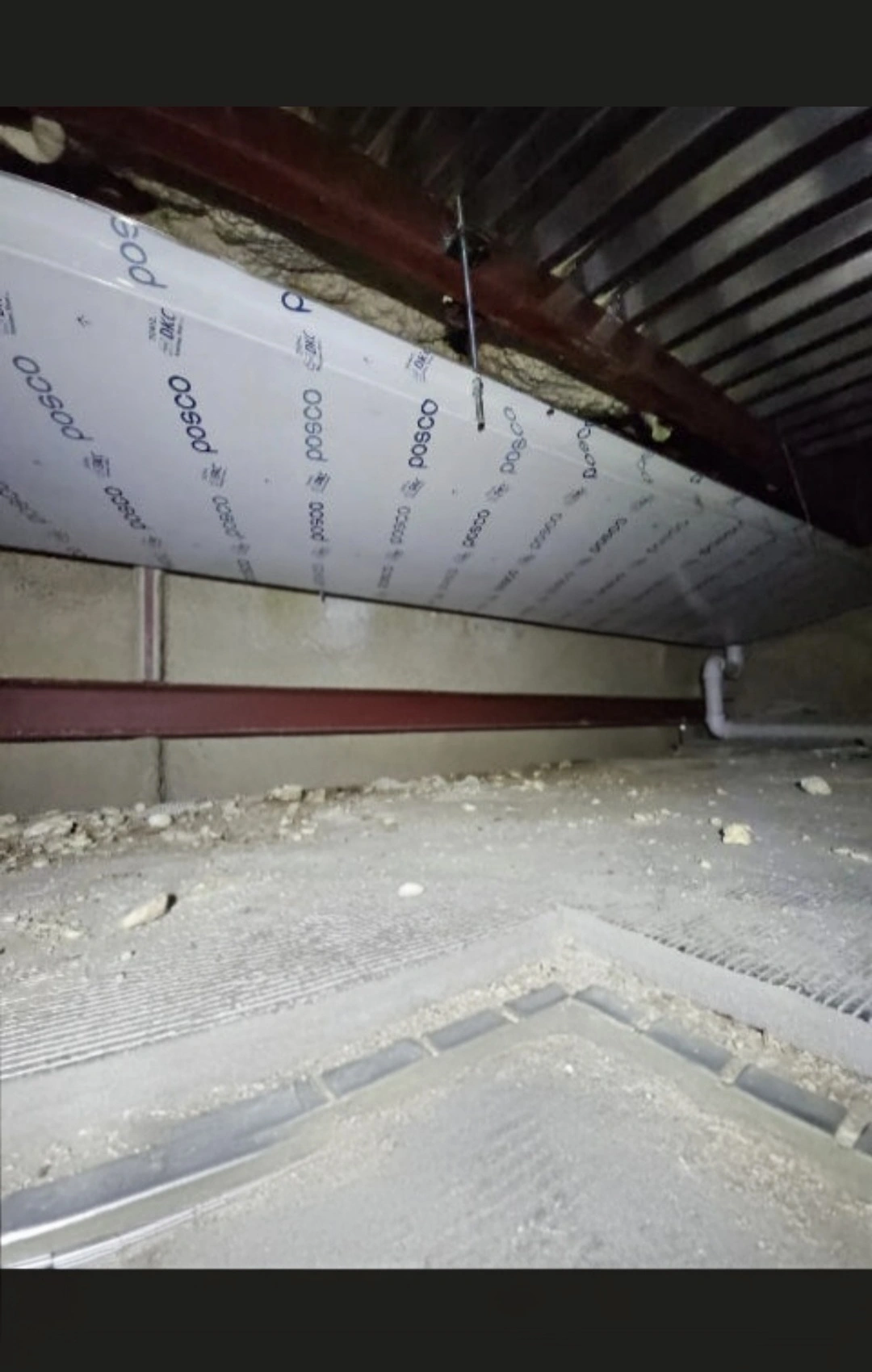

시공 전후 비교
Before
After
현장 과제와 해결 방식
현장 과제
경사 진입로 특성상 수직 레일 방식으로는 경사면과 패널 사이에 틈새가 생겨 수밀 확보가 어렵습니다. 차량 진출입이 잦은 환경이라 레일이 바닥 위로 돌출되면 통행 방해와 파손 위험이 있었습니다. 또한 지하주차장 특성상 내습·내식성이 높은 소재가 요구됐습니다.
해결 방식
SUS304 스테인레스 패널과 테이퍼 가공 매립 레일을 적용했습니다. 레일을 바닥면에 완전 매립해 차량 통행 시 돌출 없이 평탄한 면을 유지하며, 경사에 맞춘 테이퍼 각도로 패널과 레일 사이 수밀을 확보했습니다. EPDM 가스켓과 실리콘 2차 마감으로 누수 경로를 완전히 차단했습니다.
시공 사양
개구부 폭
3,200 mm
패널 높이
400 mm
소재
SUS304 스테인레스
작동 방식
탈착형 슬라이딩
레일 방식
바닥 완전 매립형
레일 고정
화학앙카 M12 × 8개소
시공 과정
01
현장 실측
진입로 폭·경사도·배수구 위치를 정밀 실측하고 레일 매립 깊이와 앵커 천공 위치를 설계했습니다.
02
스테인레스 제작
SUS304 스테인레스 패널과 경사면에 대응하는 테이퍼 가공 레일을 제작했습니다. 차량 하중에도 변형이 없도록 판재 두께를 보강했습니다.
03
레일 매립 고정
바닥 콘크리트를 절삭해 레일 홈을 형성하고, 화학앙카 M12 8개소로 레일을 고정했습니다. 레일 주변은 논슬립 에폭시로 마감했습니다.
04
수밀 테스트
설치 완료 후 진입로 전 구간에 호스 주수 테스트를 진행했습니다. 패널 하단·측면 접합부 이상 없음을 현장에서 확인했습니다.
시공 결과
차수 높이
400mm
경사 진입로 기준 침수 방어 수위
소요 시간
1일
실측·제작·설치 당일 완료
수밀 테스트
현장 Pass
진입로 전 구간 주수 누수 없음
