상가건물 차수판설치
상가건물 차수판교체
시공 전후 비교

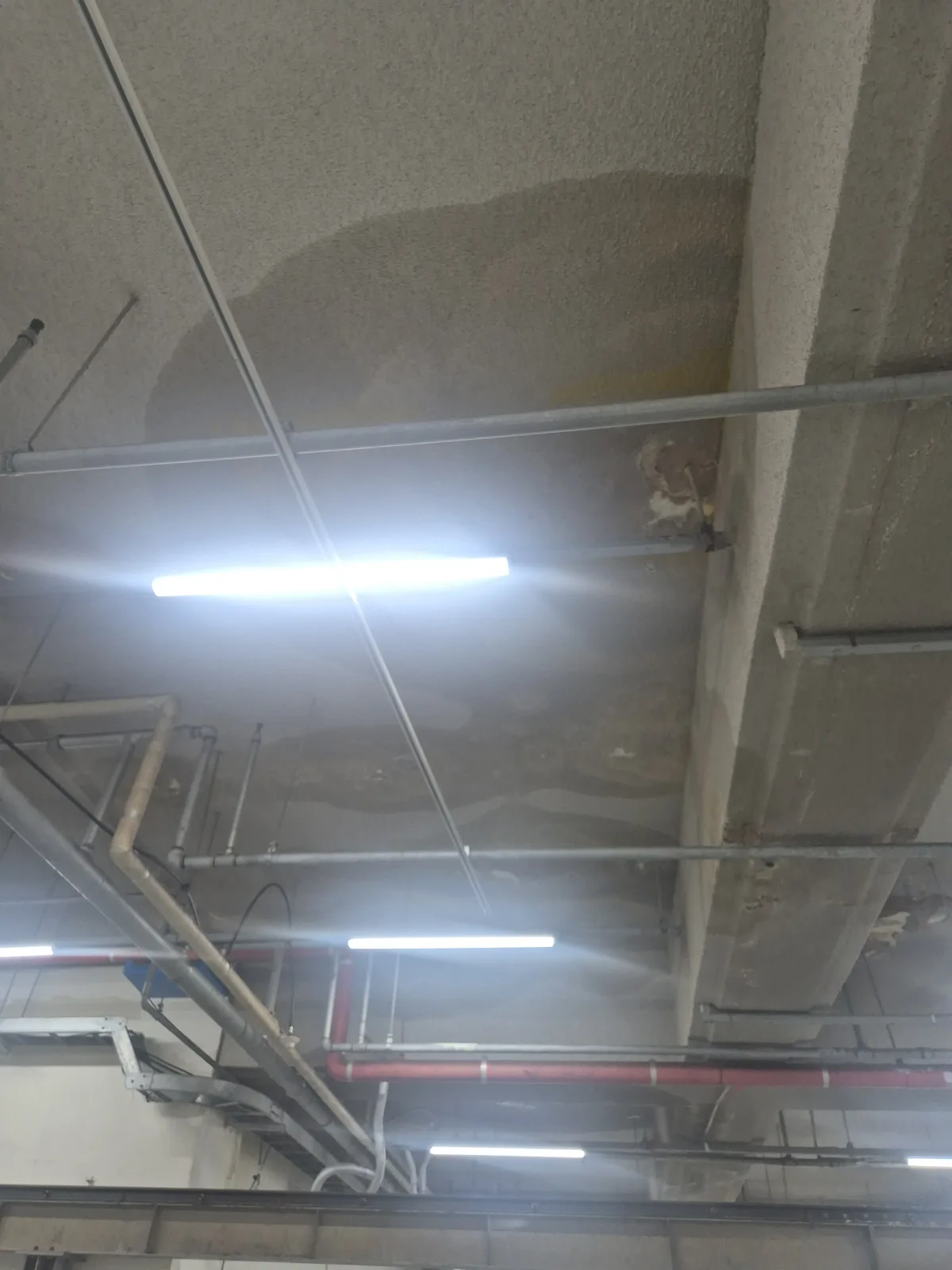

Before

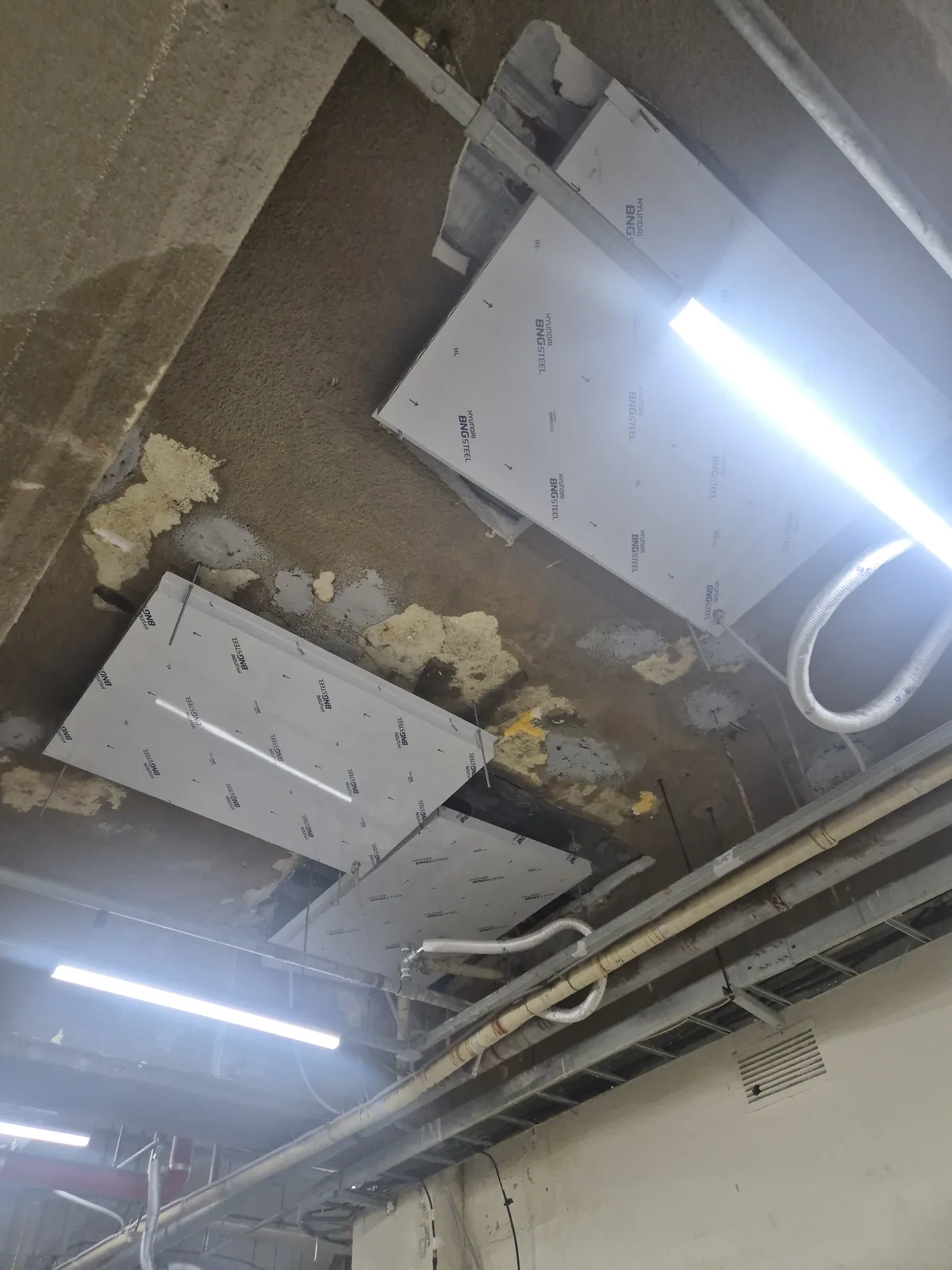

After
현장 과제와 해결 방식
현장 과제
강동 저지대에 위치한 상가건물로 장마철 출입구 침수 이력이 있는 시설입니다. 기존 차수판은 8년 사용으로 판재가 뒤틀려 레일에 정확히 안착되지 않았으며, 앵커 볼트 이완으로 레일 자체가 흔들리는 상태였습니다. 고객 출입이 잦은 상업 시설 특성상 빠른 탈착이 가능한 구조가 요구됐습니다.
해결 방식
기존 레일·패널을 완전 철거하고 맞춤 제작된 핸들형 알루미늄 차수판으로 교체했습니다. 앵커 위치를 재설계해 고정력을 높였으며, 핸들 조작으로 도구 없이 수 분 내 탈착이 가능한 구조로 업무 환경에 적합하게 시공했습니다.
시공 사양
개구부 폭
1,200 mm
패널 높이
300 mm
소재
알루미늄 합금 6063-T5
작동 방식
핸들형 탈착
씰링
EPDM 가스켓 + 실리콘
앵커 처리
구 앵커 에폭시 충전 후 신규 천공
시공 과정
01
기존 제품 철거
변형된 알루미늄 패널과 부식 레일을 분리 철거했습니다. 앵커 잔재를 에폭시로 충전하고 기존 실리콘 마감재를 완전 제거해 신규 설치 면을 정리했습니다.
02
바닥면 정비
그라인더로 콘크리트 면을 연마하고 이물질을 제거했습니다. 신규 앵커 위치를 재설계해 기존 앵커 흔적과 겹치지 않도록 천공 위치를 조정했습니다.
03
신규 레일·패널 설치
실측 치수 기반으로 제작된 알루미늄 레일을 화학앙카로 고정하고 패널을 체결했습니다. 바닥·측면 접합부를 EPDM 가스켓과 실리콘으로 완전 밀착 처리했습니다.
04
수밀 테스트·인도
호스 주수 테스트로 전 구간 누수 없음을 확인하고 탈착 방법을 안내했습니다. 고객 출입이 잦은 환경에 맞게 핸들 조작법도 현장에서 교육했습니다.
시공 결과
소요 시간
반나절
철거·면정비·재설치 당일 완료
탈착 테스트
이상 없음
핸들 조작 원활 확인
수밀 테스트
현장 Pass
주수 테스트 전 구간 누수 없음
